英Dialog Semiconductor（ダイアログ）は、モーター駆動に向けたプログラム可能なミックストシグナルIC（CMIC：Configurable Mixed-signal IC）「SLG47105」を発売した（ニュースリリース）。CMICは、同社が2017年11月に買収した米Silegoの製品であり、製品ファミリー名は「GreenPAK」である。GreenPAKは、プログラム可能な数多くの論理回路（LUT：Look Up Table）やアナログ回路などを集積しており、これらの回路を接続するプログラムを作成し、その情報を不揮発性メモリー（OTPメモリー）に書き込むことでさまざまな機能を実現できる。
これまでは低電圧動作の回路を対象にしてきたが、今回初めて最大＋12.0Vと高い電圧で動作する製品を市場に投入した。出力電流のピーク値は2A、実効値は1.5Aである。4つのハーフブリッジ回路を内蔵しており、これを使って2つのブラシレスDC（直流）モーターや、1つのステッピングモーター、1つのソレノイドなどを駆動できる。具体的な応用先は、スマート錠や電子玩具、民生機器、セキュリティーカメラなどである。

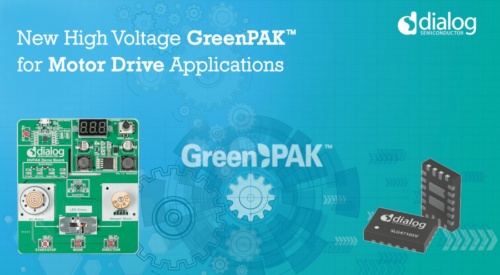

モーター駆動に向けたプログラム可能なミックスドシグナルIC
Dialog Semiconductorのイメージ
[画像のクリックで拡大表示]
4つのハーフブリッジ回路（高電圧汎用出力）のほかに、さまざまな回路を1チップに集積した。集積した回路は、Dフリップフロップ／ラッチ回路／3ビットLUT／8ビット遅延回路／8ビットカウンター回路のいずれかとして使えるマクロセルを4個、Dフリップフロップ／ラッチ回路／4ビットLUT／16ビット遅延回路／16ビットカウンター回路のいずれかとして使えるマクロセルを1個、Dフリップフロップ／ラッチ回路／2ビットLUTのいずれかとして使えるマクロセルを2個、プログラマブルパターン発生器か2ビットLUTのどちらかとして使えるマクロセルを1個、Dフリップフロップ／ラッチ回路／3ビットLUTのいずれかとして使えるマクロセルを6個、パイプ遅延回路／リップルカウンター回路／3ビットLUTのいずれかとして使えるマクロセルを1個、Dフリップフロップ／ラッチ回路／4ビットLUTのいずれかとして使えるマクロセルを1個、高速動作用アナログ回路（コンパレーターや基準電圧源など）を1個、高電圧汎用出力の制御に向けたアナログ回路（差動アンプやコンパレーターなど）を1個、PWMマクロセルを2個、発振器を1個、汎用入出力（GPIO）を7個、I2Cインターフェースを1個などである。
ハーフブリッジ回路を構成するハイサイドスイッチとローサイドスイッチのオン抵抗の和は0.4Ωである。SENSE_A端子とSENSE_B端子を備えており、これをコンパレーターに接続することで電流制御が可能になる。過電流保護機能や短絡保護機能、低電圧ロックアウト（UVLO）機能、サーマルシャットダウン機能を備える。さらに4個のハーフブリッジ回路それぞれに、過電圧と低電圧、過熱に向けたインジケーター機能を個別に用意した。
電源電圧は＋2.5〜5.0Vと＋3.3〜12.0Vの2つが必要。パッケージは、実装面積が2mm×3mm×0.55mmの20端子STQFN。動作温度範囲は−40〜＋85℃。すでにサンプル出荷を始めている。量産は2020年後半に開始する予定である。価格は明らかにしていない。ブラシレスDCモーター用評価ボードと、ステッピングモーター用評価ボードを用意している。
